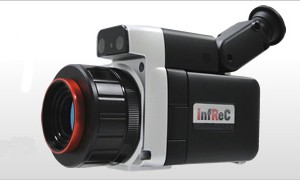

NEC R300/R300S紅外熱像儀

R300/R300S紅外熱像儀的特點：

l 日本氧化釩探測器拍攝高清紅外圖片

l 友好的操作界面，聚焦簡易

l 實時紅外可見光圖片轉換（*1），并拍攝全景圖片

NS9500軟件包括分析和報告生成功能

l 實時監控并通過USB2.0捕獲動態圖像，紅外和可見光圖像同時存儲

l 通過電腦進行熱像儀的控制，實時溫度顯示，方框溫度，趨勢監控

l 快速分析和報告生成（Word/Excel格式）

l 在生成的圖中進行趨勢分析，線分析，比如長度、區域、熱累積等

R300/R300S紅外熱像儀可生成優質的可以信賴的圖像，您可以根據需要選擇應用

l 同級別產品中生成的圖像更快速、更高質量

l 溫度分辨率0.03℃（R300S是0.025℃，在30℃時，經過NETD的S/N增強）可以凸顯更多細節

l 精度：±1℃（僅R300/R300D *2）

l 空間分辨率（I.F.O.V）：1.21mrad（標準鏡頭）

取景器、大的鏡頭筒、遠程監控

l 人機工程學聲音，大的聚焦圈，多角度可旋轉3.5英寸LCD顯示屏，2個操作按鈕可以輕松簡易的操作儀器

l 自動/手動聚焦，取景器和在線監控支持適用于不同工作環境的需要

R300/R300S具有不同的記錄模式和性質

l 全部紅外圖像存儲到SD卡

l 間隔記錄（3s到1h），聲音注釋

l 事件觸發記錄（外部和報警觸發）

l 全景圖片拍攝（結合）

R300/R300S紅外熱像儀的溫度檢測性能

l 使用標準鏡頭進行近距離聚焦（從10cm）

l 高清晰度的可見光圖像，紅外可見光圖像分開顯示，照明，激光照準被測物

l 測量點、區域溫度，追蹤最高/最低點溫度，等溫線，溫差顯示

*1，*2僅指R300/R300D

型號

R300 / R300D

R300S / R300SD

基本性能

溫度范圍

-40°C - +500°C, 有三個范圍最高擴展到+2000°C (可選),-40°C-+120°C

溫度分辨率:(N.E.T.D.)

0.03°C (30°C時在溫度范圍一內S/N 增強)

0.025°C (在30°C時S/N增強)

精確度:±°C 或 ±1%, 或者更好(*2),±2°C 或 ±2%, 或更好

探測器類型:非制冷焦平面 (微量熱型)

分辨率:320(H) x 240(V)

波長范圍:8 - 14μm

幀頻:60Hz (R300D: 8.5Hz),60Hz (R300SD: 8.5Hz)

視域:22°(H) x 17°(V)

空間分辨率(I.F.O.V.) 1.21mrad

聚焦距離:10cm -∞ (標準鏡頭) (*3)

A/D分辨率:14字節

操作和 & 功能設置

聚焦:自動 / 手動

能級/靈敏度/范圍設置:自動 / 手動

多語言菜單

16 種語言 (英語，丹麥語，荷蘭語，法語，德語，意大利語，德語，日語，朝鮮語，挪威語，葡萄牙語，俄語，西班牙語，瑞典，簡體中文，繁體中文)

校正功能:輻射率校正，距離、環境反射、背景以及溫度漂移的校正（黑體校正源會自動校準溫度漂移）

圖像質量增強:平均值，過濾功能，邊緣增強

顯示功能:熱圖像 / 可見光圖像融合顯示

融合顯示或者畫中畫功能，分屏幕顯示，紅外/可見光圖像顯示

調色板

彩虹, 明亮色，鐵紅，黑色，白色

彩虹, 明亮色，鐵紅，黑色，白色"橄欖色"

等級

256, 16 和 8 個階

256, 32, 16 和 8 個階

光柵覆蓋

-

提供:數字放大,1-4x 繼續

測量和分析模式

全景拍攝功能

提供(掃描合成)

多點溫度顯示:10個點

多點輻射率校正:10 個點

輻射率校正功能:提供

兩點間的溫差提供

在設定領域進行溫度分析

溫度展示最大/最小/指定區域的平均溫度(最多五個框)

外形:水平/垂直

溫度搜索功能:尋找最大/最小溫度，自動展示每個點溫度

報警功能:聲音報警，顯示報警，顏色報警，報警輸出

圖像存儲:存儲設備:SD 卡, SDHC兼容

動態熱圖像:提供 (1~10fps)，存入SD 卡(R300D/R300SD： 1~8.5fps)

靜態圖像:JPEG, 14bit & 連續可見存儲

間隔存儲3 s到 60 min, 自動記錄熱/可見光圖像

事件觸發記錄:外部報警觸發存儲

端口:USB,USB2.0 : 全輻射14字節，熱圖/可視圖，實時傳輸到電腦, (*1, R300S/R300SD: 可選), 大量存儲自動

外部報警輸出:提供(觸電閉合，無電壓)

遠程控制:提供有線遠程控制

音頻輸出:NTSC / PAL 轉變

其他性能:激光指示

提供(Class-2 紅色)

可見光相機

3.1mega 像素 CMOS相機

LED背景光

提供

聲音注釋

30 sec 記錄 / 每張圖像回放

文本注釋

每張熱圖像可以注釋256個字符，從SD卡輸入字符。

顯示屏

3.5英寸彩色LCD顯示屏(320 X 240) 有傾斜功能，增加亮度功能，取景器

軟件 (分析 / 報告)：NS9500PRO (在線)；NS9500STD

?

可充電電池: Li電池盒 (2,500mAh)， 2 小時連續使用 (經典)

AC電源 (AC適配器)

AC100V 到220V, 50/60Hz

操作溫度/濕度 -15°C 到50°C, 在< 90%Rh

抗擊抗震性  29.4m/sec2(3G) / 294m/sec2(30G)

EMC 遵從 CE (Class-A)

防塵防濺功能 保護等級：IP54

尺寸:大約121mm(H)x105mm(W)x193mm(D) 不包括顯示屏

重量:1.3 kg (包括電池)
