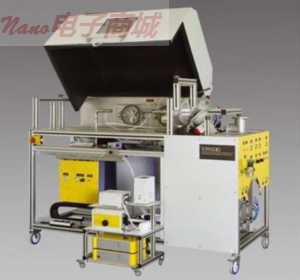

ISO-20564油霧分離器測試臺

一、系統描述：

1、符合標準ISO-20564標準；

2、測試：油霧分離器的捕集效率、流量曲線、壓力調節曲線；

3、發生液滴包括：礦物油或合成機油；

4、加熱測試箱：120℃

5、流量范圍：1.2～24 m3/h

6、油霧分離器阻力：0～200 mbar

7、壓縮空氣要求：6 bar

8、電源要求：380VAC/16A

?

二、系統部件：

1. 油霧發生器ATM-243:

1）發生原理：液體噴霧

2）氣溶膠物質：礦物油或合成機油

3）顆粒中位徑：1.3～1.9 μm

4）顆粒產生濃度：> 108 P/cm3

5）顆粒產生質量：1～72 g/h

6）出口氣體流量：1.5～18 m3/h

7）產生顆粒溫度：20～130 ℃

8）壓縮空氣要求：最大6 bar

9）儀器尺寸：530 x 650 x 710mm

10)儀器重量：48.6 kg

?

2. 動態氣溶膠稀釋器DDS-560:

1）流量范圍：0.5～3 L/min

2）稀釋比：1:30～1:190 @ 3L/min

3）顆粒粒徑：0.1～10μm

4）過濾器效率：99,97% @0.3μm DOP

5）過濾器連續運行時間：280 h

6）電源要求：12 VDC （AC 適配器,電池操作）

7）儀器尺寸：300 x 200 x 140mm

8）儀器重量：2.9 kg

?

3.帶切換閥粒子計數器SYS520+LAP321:

1）工作原理：近前向光散射

2）

（圖4. 帶切換閥粒子計數器）

氣溶膠物質：液體或固體氣溶膠

?

3）顆粒粒徑范圍：0.3～20 μm

4）顆粒粒徑通道：64通道

5）采樣流量：3 L/min

6）最大顆粒濃度：105 P/cm3

7）激光源：2 mW He-Ne激光器

8）數據接口：R232串行口

9）操作系統：Windows3.x/9x/NT

10)    標定物質：NIST的PSL

11）   電源要求：110～230 VAC/50～60Hz

12）   儀器尺寸：220x380x200mm

13）   儀器重量：9 kg

?

6. 風道、溫濕度、風量、系統自動控制平臺及操作軟件：

1）風機風量自動調節控制

2）氣溶膠發生器、稀釋器、粒徑譜儀自動調節控制

3）氣體溫濕度、壓力及過濾壓差自動測量

4）系統軟件顯示空氣條件、過濾效率等測量結果

5）系統軟件記錄并輸出上述所有數據及圖表

6）操作系統：Windows3.x/9x/NT

7）操作軟件：PAFWin 3.1及MS Office

8）計算機要求：能安裝上述操作系統的有標準接口的PC機
