德國Grimm DMA差分粒子電遷移器

德國Grimm DMA差分粒子電遷移器

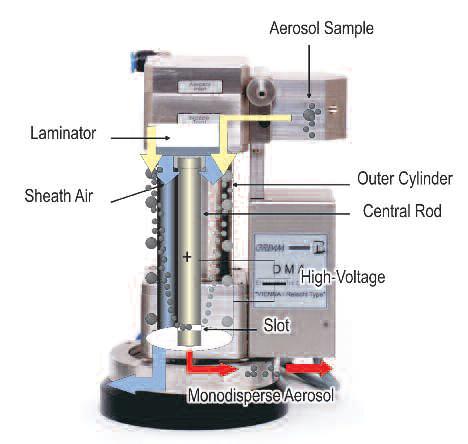

DMA（Differential Mobility Analyser）差分粒子電遷移器對顆粒物進行分類，為減少大顆粒的干擾，通過切割頭將粗的顆粒去除。DMA的頂端入口設計成U型，以減少顆粒損失；頂端帶有層流器，使得氣流呈層流狀態流動。潔凈干燥的保護鞘氣與氣溶膠氣流一起自上而下流動。DMA的外套筒接地，中心極桿接正壓高壓發生器。環境顆粒中帶負電荷的顆粒將在外套筒與中心極桿之間的電場中發生遷移。在某一電壓下(對應一定的電場強度)，具有一定荷質比的負電顆粒將遷移至DMA下端狹縫而逸出，其余荷質比及其電中性、正電荷顆粒將隨過剩氣流被過濾排出。經由狹縫逸出的顆粒為單分散氣溶膠顆粒，進入計數設備測得得出其濃度

軟件控制電壓掃描模式，能實現對不同粒徑顆粒濃度分布的掃描檢測，故稱掃描電遷移率粒徑譜儀，其粒徑分辨率非常高，在可測粒徑范圍內可達256個粒徑通道。兩種不同的DMA可以分別測定5～350nm及10～1100nm粒徑范圍；CPC采用單顆粒計數模式濃度高達15000 P/cm3，采用光度計模式可測高濃度至107 P/cm3濃度范圍，故SMPS的測量濃度可達108 P/cm3。

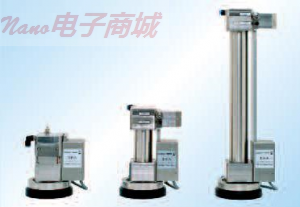

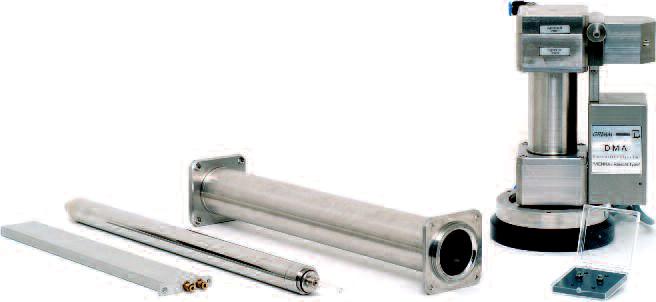

DMA系統頂部和底部系統是完全一樣的，可以改變的就是電極的長度，不同長度分離的粒徑范圍也是有差別的。根據粒徑范圍不同可以分為L-DMA和M-DMA.

技術參數：

氣體流速：

樣氣： 0.3 L/min

鞘氣：3.0 L/min

流速控制：

載氣：通過噴嘴的傳感器的壓力差控制流速，對環境的震動不敏感

流體系統

工作流體：Working Fluid 1-Butanol (Reagent-grade p.A.)

液體除去：Continuous drain with a micro-pump into drain bottle

通訊:

RS-232 9-pin D connector,

ASCII格式，PCMCIA SRAM 4MB

可接三路模擬信號氣象或氣體傳感器

操作條件

環境溫度：10 to 35°C (50 to 95°F)

環境濕度： 0 to 95% RH, noncondensing

壓力：環境壓力 ± 50 mbar

電源：85-264 VAC 寬電壓，

U-DMA:

Vienna Type Differential Mobility Analyzer維也納型DMA

尺寸

外部電極內徑： 40 mm

內部電極內徑： 26 mm

供電

高壓輸出模塊：5 – 10.000 V, positive inner electrode (negative available on request)

高壓輸入模塊 ：Module 0 – 10 V, from CPC or DMA controller

高壓安全保障： 打開DMA自動關閉高壓SA

傳感器(internal)： 溫度，壓力，兩個噴嘴壓力差

高流速DMA

和FCE法拉利靜電計聯用測量顆粒物的粒徑，改型DMA流速高達75-150LPM,也被用于產生窄粒徑范圍的23-41nm的氣溶膠顆粒。

?
