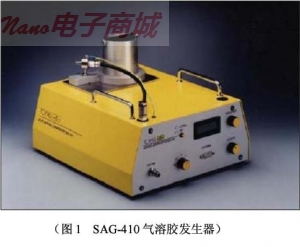

德國Topas SAG-410/H高流量粉塵氣溶膠發生器

德國Topas SAG-410/H高流量粉塵氣溶膠發生器

一、儀器描述：

SAG 410是一種通用的干粉氣溶膠擴散器，其在氣溶膠及粉體科學、工業過程和質量控制中有廣泛應用。干粉和灰塵的擴散技術包含兩個步驟：即向擴散器持續供料；將粉體擴散為氣溶膠。一個公認的將粉末定量輸送至擴散器的方法就是使用傳動牙輪皮帶。經過精心設計的齒間距即使是在低供料率的情況下仍然可以持續穩定地輸送粉末。通過調節送料皮帶的速度，便可輕易地大范圍調節輸出氣溶膠的濃度。當粉末從噴嘴（與DIN ISO 5011中指定的類型相似）中輸出時，在噴嘴口形成的剪切力將團聚的粉末微粒分散開，從而形成氣溶膠顆粒。一個專用的刮料裝置可保證帶齒間的填料均衡，從而將儲槽中的粉末多少對氣溶膠質量流量的影響減到最小。

二、儀器操作及特點：
可在較寬范圍內持續穩定地供料
換料和清潔均十分方便
精度高、基本不受儲槽中粉塵多少的影響
設備運行中的再填料不會影響到氣溶膠質量濃度--持續長時間研究的理想選擇。
即使是低流量時仍可達到高濃度--可加快低流量情況下的應用研究。
擴散頭可更換，故一臺設備的輸出范圍可在1～6000 g/h 內連續可調
使用手動和微機遠程控制的單元均可

三、儀器應用：
過濾器效率測量
基礎氣溶膠研究
吸入毒性研究
燃燒過程優化
流場顯示、LDV和LIV應用
混合及噴涂作業
粉塵采樣器和監測器的校準、計算和運行

四、儀器標定：
SAG的質量輸出量可輕易進行定義。用戶可以通過調節送料帶的速度來調整輸出所需的容積流量。下表為容積流量和送料帶速度的關系圖。固體物質的質量流量取決于其體積密度，而體積密度可通過測量一定時間內輸送的物質質量輕易算出。下表畫出了幾個輸出標度的示例。一旦輸出標度確定后，用戶便可輕易地調節所需的物質質量輸出量。

五、儀器規格參數：
顆粒類型：非粘性干粉
連續運行時間：1～50 h
壓縮空氣要求：最大6bar
儲粉罐容積：320cm3(410/L)、320cm3(410) 、1420cm3(410/H)、1420cm3(410/U)
粉塵喂料流量：5～278cm3/h (410/L)、10～557cm3/h (410)、120～6487cm3/h (410/H)
粉塵質量流量：1～264g/h (410/L)、9.5～529g/h (410)、114～6162g/h (410/H)、0.05...20g/h(410/U)
氣溶膠體積流量：0.5～2.5m3/h (410/L)、0.5～2.5m3/h (410)、5～20m3/h (410/H)、1.5～4m3/h (410/U）
氣溶膠出口濃度：1～264mg/m3 (410/L)、1.9～529mg/m3 (410/L)、5.7～1232mg/m3 (410/L)
電源要求：100～260VAC/47～63Hz
儀器尺寸：D 320 x W 400 x H 320mm
儀器重量：12 kg
